Rosenberger - Stekkerverbinding

Wat is dat?

De Rosenberger stekkerverbinding is een multifunctionele aansluiting die wordt gebruikt in de Stromer 48 V-modellen. Hij is afneembaar, magnetisch en voorzien van een sleutel in de aandrijfmodus en wordt gebruikt voor de:

• Stekker oplader
• Oplaadaansluiting bovenop de onderbuis
• Batterijhouder
• Loopsnoer (in het batterijvak)

Het brengt de volgende (communicatie)verbindingen tot stand:

• + / - 48 V laadpolen
• + / - 12 V van de acculader naar de accu en van de accu naar de Stromer
• Communicatieverbinding Laag en Hoog van de CAN-bus

Pintoewijzing Connector

Merk op dat er verschillende Rosenberger connectoren zijn. Met name de afstand tussen de + /- pinnen is verschillend. Links de Stromer Rosenberger stekker, rechts de stekker voor niet-Stromer 36 V systemen (bijv. E-bike, scooter).

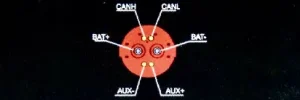

PIN-toewijzing akoestisch stopcontact / laadcontact

Onderdelen

De Rosenberger stekker en de oplaadaansluiting in de accu zijn niet als reserveonderdelen verkrijgbaar bij Stromer, maar de oplaadpoort wel.

Oplaadstekker

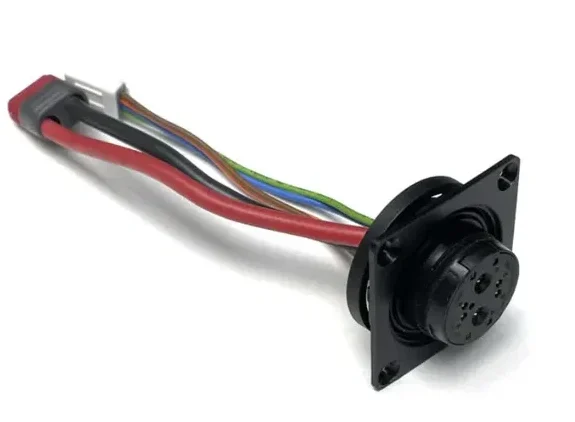

Je kunt ook zelf een loopkabel maken (Stromer nr. 402336) en deze omzetten in een oplaadstekker. Een mogelijke dealer van de Rosenberger stekkers en stopcontacten wordt bijvoorbeeld aangeboden door MOUSER electronics.

Oplaadpoort

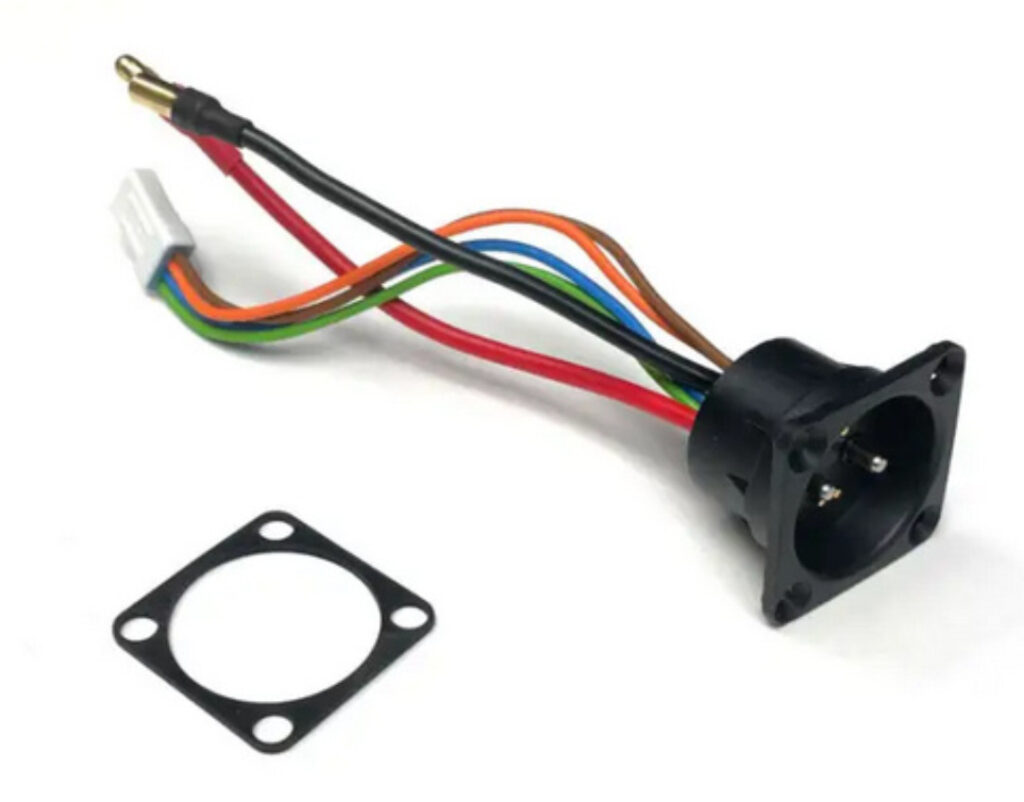

De stekker van de oplaadpoort op de onderbuis van de Stromer (boven) is verkrijgbaar als reserveonderdeel (Stromer Art. Nr. 401409).

Basisbatterij opladen

De oplaadaansluiting op de BQ accu's is niet apart verkrijgbaar. Deze moet echter identiek zijn aan de stekker van de laadpoort.

Contactproblemen / corrosie

In combinatie met stroom en vocht heeft de stekkerverbinding de neiging om te corroderen en verdigris te vormen. Door zijn magnetische eigenschappen trekt het ook de kleinste metaaldeeltjes aan. Deze eigenschappen kunnen leiden tot lekstromen of kortsluiting. De aansluitingen moeten schoon worden gehouden.

Maak de contacten/contactdoos schoon met een pluisvrije doek of perslucht. Gebruik geen contactsprays/vet of het 'alleskunner' WD40 Multifunctionele Smart Straw.

Hardnekkige corrosie kan worden verwijderd met een contactspray of isopropylalcohol en een glasvezelborstel.
