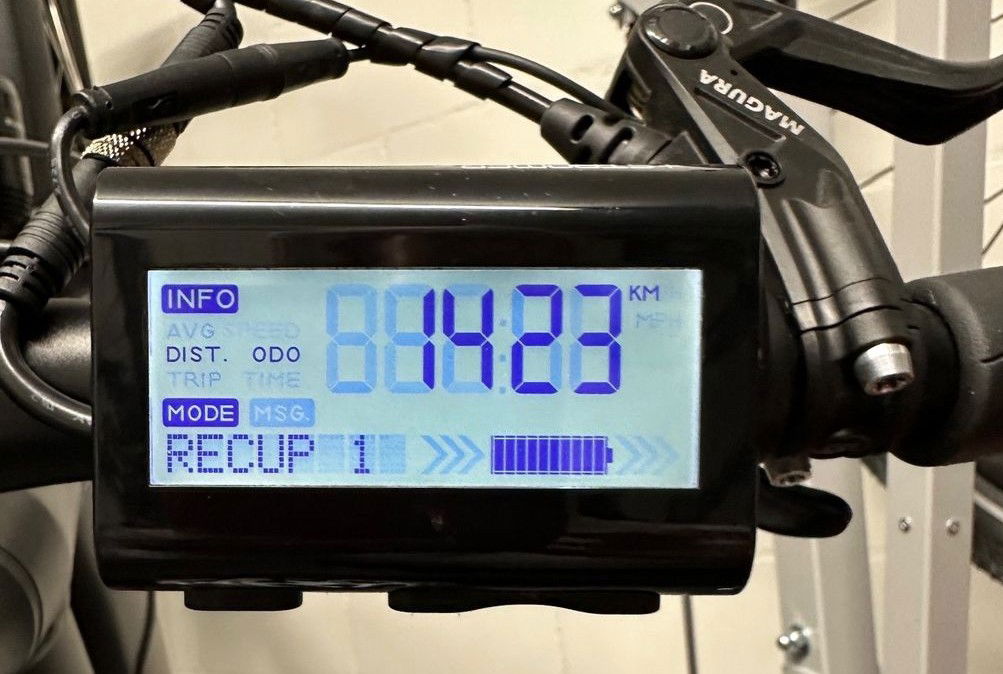

Voordat de OMNI SW in 2014 op de markt kwam, hadden Stromer-fietsen een LCD-display op het stuur voor ritmanagement. Er zijn twee displayversies, de V1 en V1.1.
Bedieningsinstructies
De meertalige gebruiksaanwijzing kan worden gedownload van de myStromer AG website. hier kan worden gedownload.
PIN-code
De in de fabriek ingestelde vergrendelingscode is 1234, maar deze kan ook anders zijn (bijv. voor gebruikte auto's) omdat deze individueel kan worden gewijzigd (zie gebruiksaanwijzing p. 10).

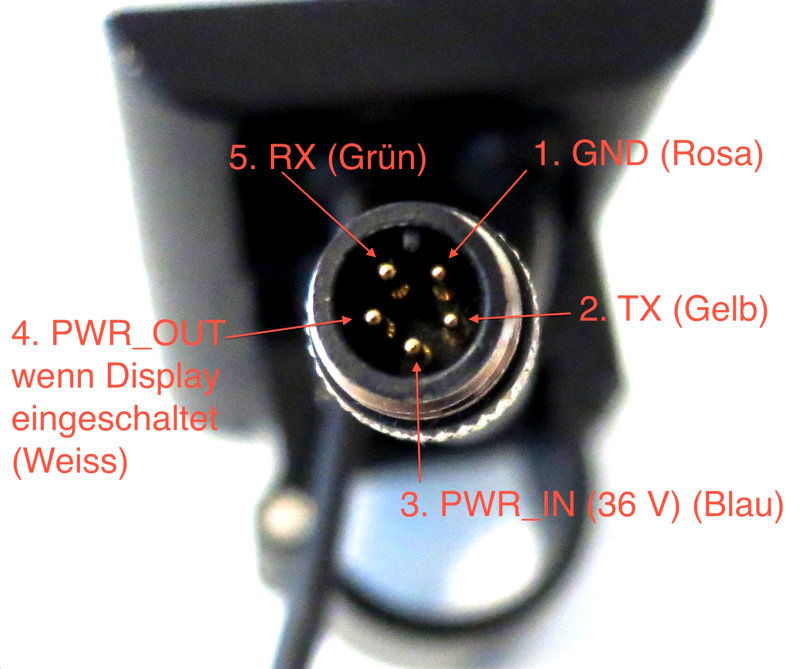

Pinbezetting
5-pins stekker:
1. GND (aarde) / roze
2. TX UART (gegevens verzenden) / Geel
3e BAT (36 V IN KEY) / blauw) - geeft aan dat de batterij is aangesloten
4. PWR_OUT (36 V > 5 V, als display AAN staat) / Wit
5. RX UART (gegevens ontvangen) / Groen
3-pins stekker:
Het is verbonden met de rechter remhendel en wordt gebruikt om de zogenaamde 'remsensor' aan te tikken. Het contact, ontworpen als een normaal open contact, levert het signaal voor de recuperatiemodus.
SIN: rood
GND: wit

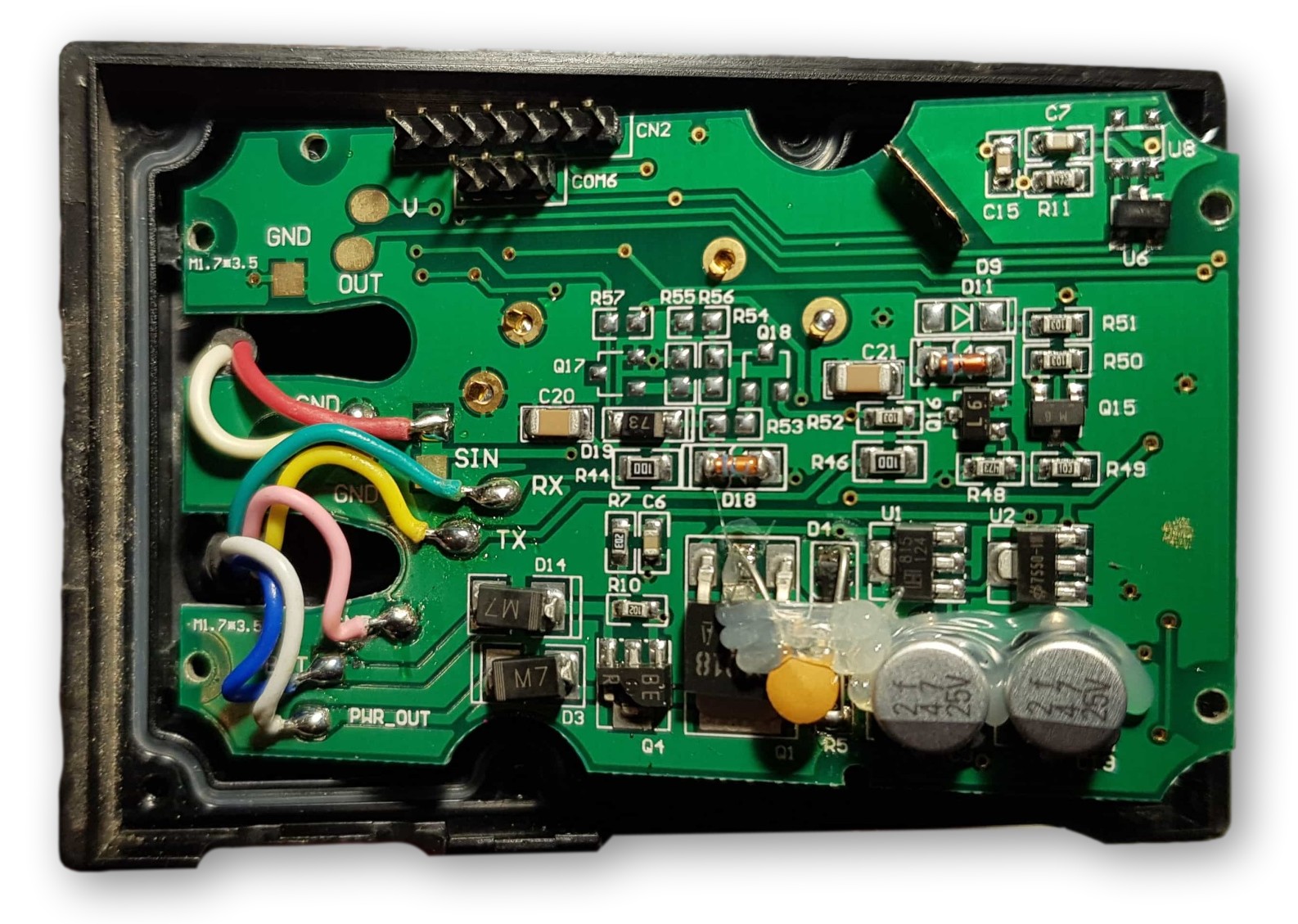

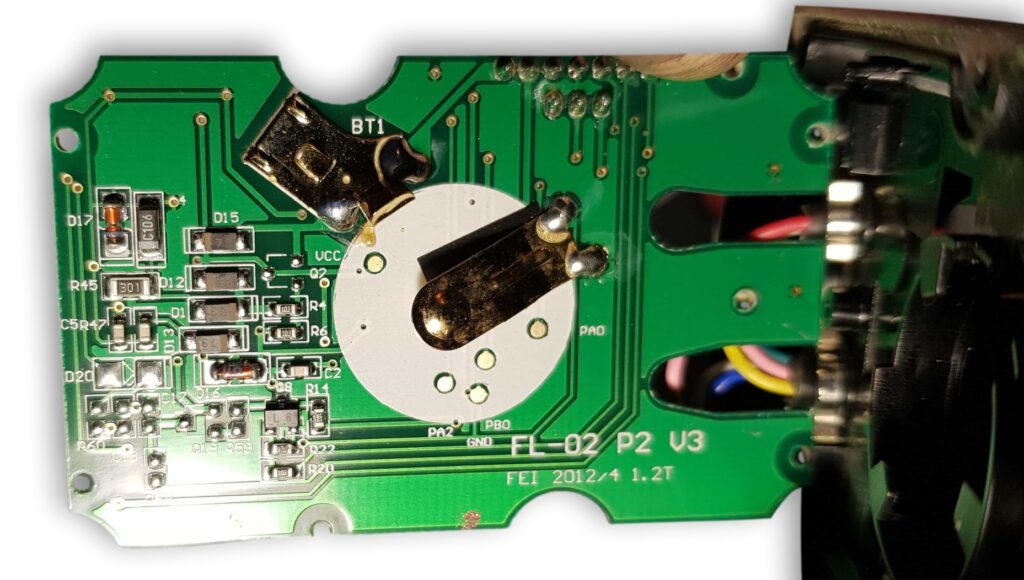

Processor / Communicatie / FW-updates
- Het scherm gebruikt een Infinion XC886/888CLM 8-bits single-chip microcontroller.
- Communicatie met het scherm vindt plaats via UART Rx/Tx.
- Nieuwe firmware moet handmatig worden geïnstalleerd via de UART-verbinding.
Codes weergeven
De basisinstellingen (tijd, wachtwoord, sensorgevoeligheid, etc.) op het display zijn niet zo gebruiksvriendelijk als op de Omni. Ze worden opgeroepen via codes.
Ten eerste: het is niet mogelijk om de maximumsnelheid af te stellen, wat er ook is ingesteld met de codes!
In de Code tabel vind je een lijst met alle codes die ik ken.
Als je een fout ontdekt, kun je commentaar geven op de tabel. Als je aanvullende codes hebt, kun je deze melden via het commentaarveld hieronder of via Contact/Feedback.
