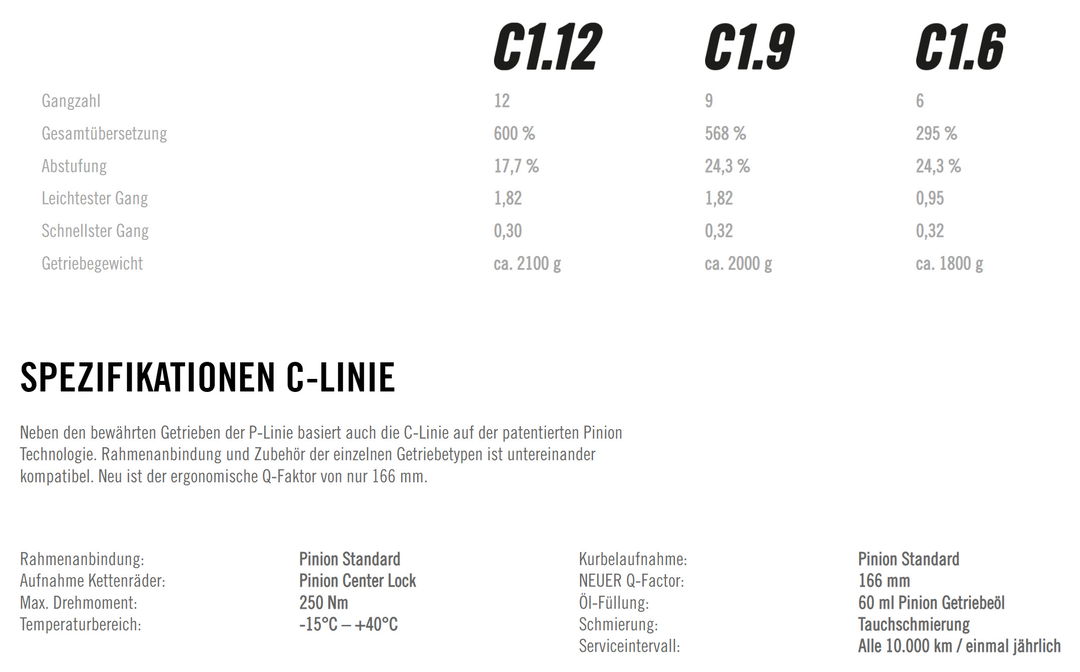

Getriebespezifikation – Vergleich zur Kettenschaltung

Pinion C-Line

Entfaltung: Kettenschaltung vs Pinion

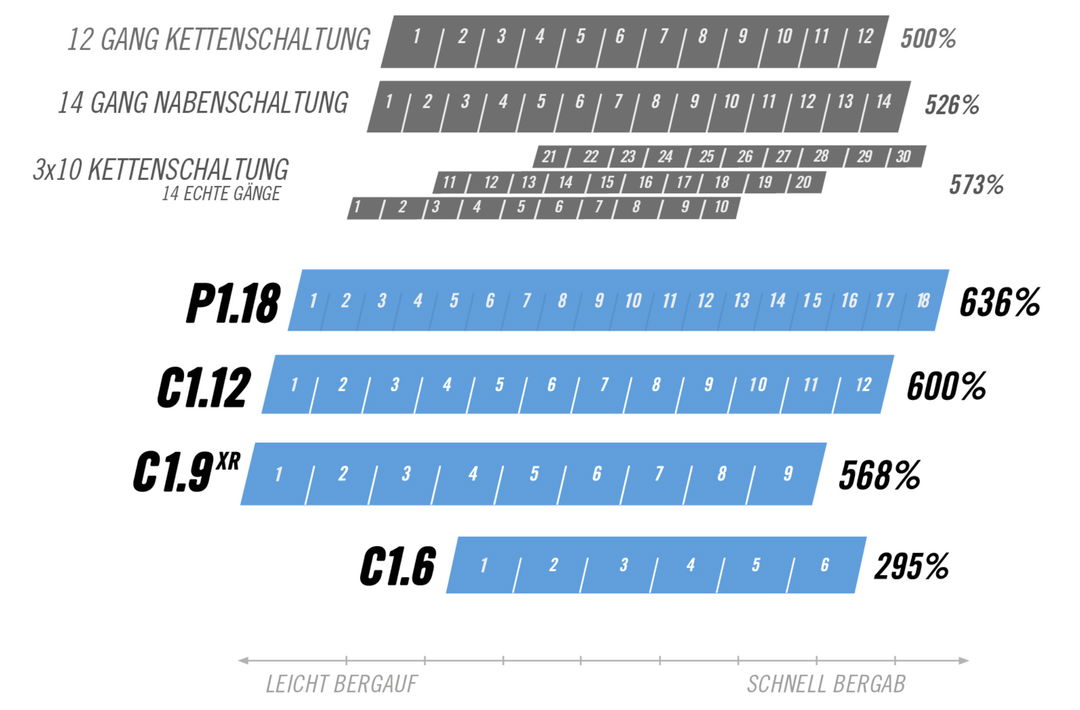

Vergleich der Antriebe

Der stromerforum.ch – Moderator @bluecat hat einen grafischen Vergleich der Antriebe hier veröffentlicht.

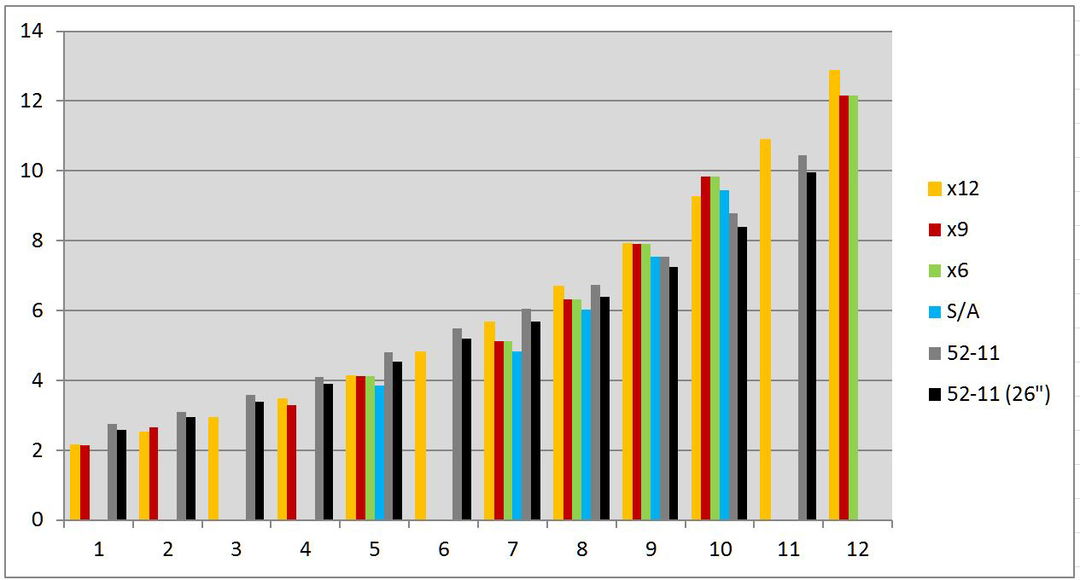

In der Grafik werden die Übersetzungsverhältnisse gezeigt. Zugrunde liegt bei der Kettenschaltung eine Kassette 11-42T, ein Kettenblatt 52T und 27½“ (26″) Bereifung.

Legende:
x12; x9; x6 = Pinion Getriebe
S/A = Sturmey Archer
52-11 = Kette mit 26″ Bereifung
x-Achse = Gang
y-Achse = Entfaltung (zurückgelegte Meter mit einer Pedalumdrehung)

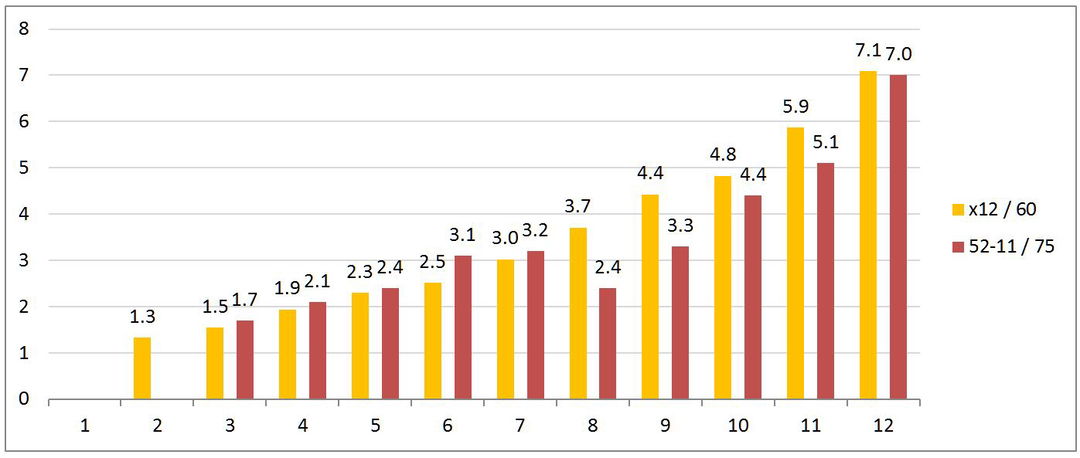

In dieser Grafik wird die Kettenschaltung mit Kadenz 75 und die Pinion mit Kadenz 60 verglichen, damit der Unterschied in der Entfaltung nicht zählt.

Legende:
x-Achse = Gang
y-Achse = Gangsprung in km/h

Getriebe-Entfaltungsrechner von Pinion

Der Pinion Getrieberechner bzw. ein Ritzelrechner hilft bei der Wahl der idealen Getriebeabstimmung. Die interne Übersetzung für jeden Gang aller Getriebetypen ist bereits definiert. Das gesamte Spektrum eines Pinion Getriebes lässt sich mit der Sekundärübersetzung zum Hinterrad ins Schnelle oder Langsame schalten. Durch die Verwendung gleich grosser Kettenräder oder Zahnriemenscheiben ist auch eine 1:1 Abstimmung möglich.

Trittfrequenzvergleich Kette / Pinion

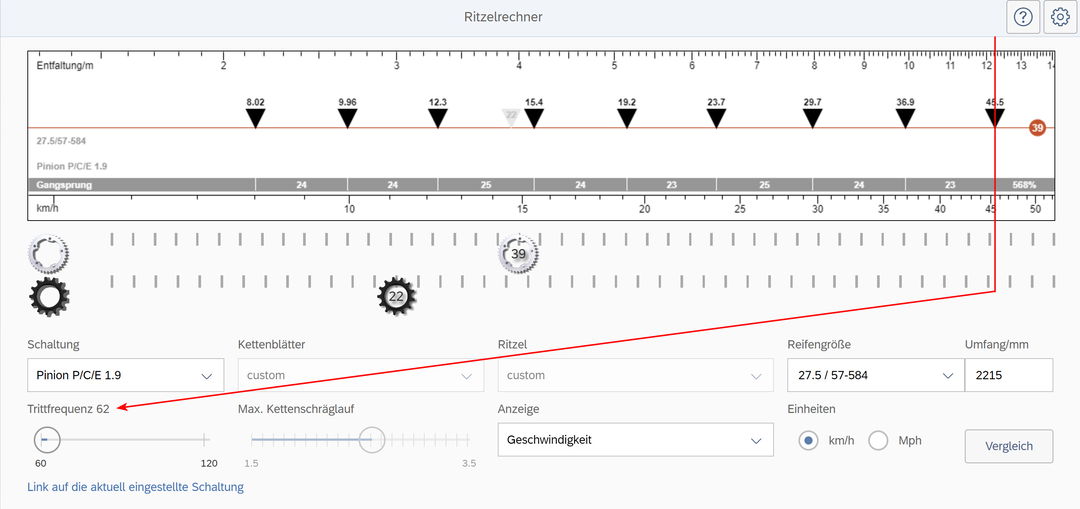

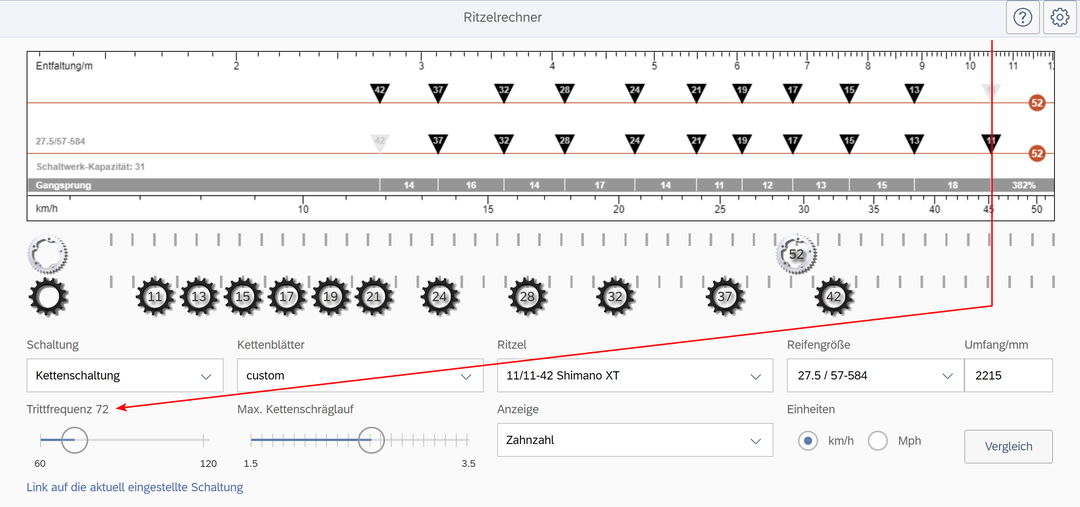

Wer wissen möchte welche Trittfrequenz bei vMax=45 km/h anliegt hier ein Vergleich eines ST3 mit Kettenschaltung und einem Pinion C1.9.

Hier sieht man, dass beim Pinion (Tf=62) rund 10 Umdrehungen/Min. weniger nötig sind als beim Kettenmodell (Tf=72).
